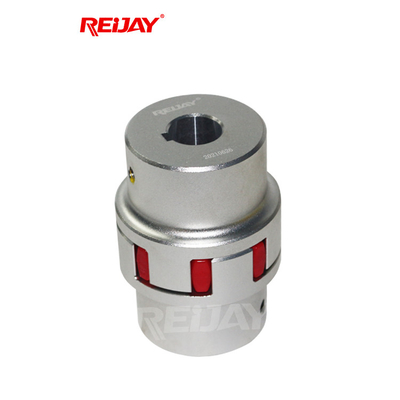

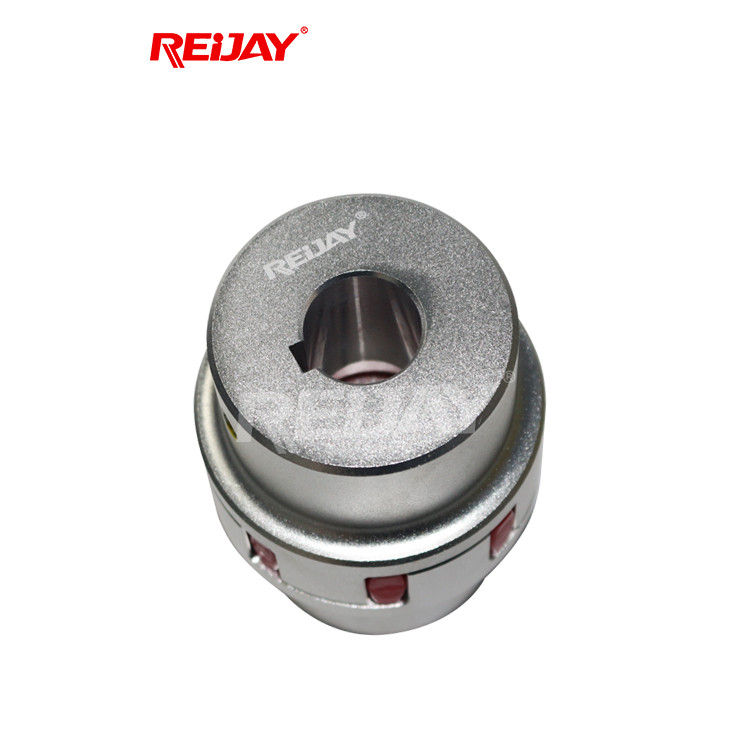

Hidrolik Makineler için RA Esnek Çeneli Kaplin GG Örümcek Mili Kaplin
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün adı | RA serisi Esnek Çeneli Kaplin | Malzeme | İyi oyun |
---|---|---|---|
Başvuru | Hidrolik Makine | nominal tork | 15-25600 Nm |
Garanti | 2 yıl | Çalışma ortamı | Hidrolik ve İş Makinaları |
Avantajlar | Yağ direnci; Elektrik Yalıtımı | Esnek veya sert | Esnek |
Vurgulamak | RA Esnek Çeneli Kaplin,Hidrolik Esnek Çeneli Kaplin,GG esnek örümcek şaft kaplini |
Hidrolik makineler için yüksek performanslı RA serisi Esnek Çeneli Kaplin
RA serisi esnek çene bağlantısı, iki metal çene diski ve bir elastik gövdeden oluşan, çene bağlantısı olarak da adlandırılan, yaygın olarak kullanılmaktadır.İki metal çene diski genellikle 45 ayar çeliktir, ancak hassas yükler gerektiğinde Alüminyum alaşımları da yardımcı olur.
RA serisi esnek çeneli kaplin, tornalama, frezeleme ve broşlama gibi işleme yöntemleriyle işlenir ve ardından genel bir ısıl işleme tabi tutulur.Yeterli mekanik mukavemeti sağlamak için piyasada döküm olan, büyük miktarlarda üretilebilen ve işleme kayıplarını ortadan kaldıran bir çene diski de bulunmaktadır.Yani fiyat açısından talaşlı imalattan çok daha düşüktür.Ancak dökümlerin performansı iyi değildir ve bazı kritik çalışma koşullarında kullanılması önerilmez.Ek olarak, döküm çeneleri yüksek hız veya yüksek yük koşullarında düşmeye eğilimlidir.
RA serisi esnek çeneli kaplin basit bir yapıya sahiptir, yağlama gerektirmez, bakımı kolaydır, muayenesi kolaydır, bakım gerektirmez ve uzun süre kesintisiz çalışabilir.Yüksek mukavemetli poliüretan elastik elemanlar, aşınmaya ve yağa dayanıklıdır, büyük taşıma kapasitesine, uzun hizmet ömrüne sahiptir ve güvenli ve güvenilirdir.İyi titreşim sönümleme, tamponlama ve elektriksel yalıtım özelliklerine sahip kararlı ve özverili çalışma.Kapsamlı eksenel, radyal ve açısal dengeleme özelliklerine sahiptir.Orta ve yüksek hızlı durumlar için uygun basit yapı, küçük radyal boyut, hafif, küçük atalet momenti.
RA serisinin yapısal özellikleri:
1. Ara elastomer bağlantısı
2. Titreşimi emebilir ve radyal, açısal ve eksenel sapmayı telafi edebilir
3. Yağ direnci ve elektrik yalıtımı
4. Saat yönünde ve saat yönünün tersine dönüş özellikleri aynıdır
5. Konumlandırma vidalarıyla sabitleme
RA serisi esnek çeneli kaplinler, CNC takım tezgahlarında, CNC torna tezgahlarında, işleme merkezlerinde, gravür makinelerinde, CNC freze makinelerinde, bilgisayar gonglarında, metalurji makinelerinde, madencilik makinelerinde, petrol makinelerinde, kimya makinelerinde, kaldırma makinelerinde, nakliye makinelerinde, hafif sanayi makinelerinde yaygın olarak kullanılmaktadır. , tekstil makineleri, pompalar, fanlar vb.
Teknik özellikler
Şaft D×I [mm] |
sayı=750 [1/dak] Güç P |
Boyut | Tk maks.[Nm] |
n=1000 [1 dakika] Güç P |
Boyut | Tk maks.[Nm] |
n=1500 [1 dakika] Güç P |
Boyut | Tk maks.[Nm] |
n=3000 [1 dakika] Güç P |
Boyut | Tk maks.[Nm] | ||||||
Motor Boyutu |
=1500 [1 dakika] |
=3000 [1 dakika] |
kw |
bronzluk [Nm] |
kw |
bronzluk [Nm] |
kw |
bronzluk [Nm] |
kw |
bronzluk [Nm] |
||||||||
56 | 9*20 | - | - | 14/16 | 15 | - | - | 14/16 | 20 | 0.06 | 0.4 | 14/16 | 20 | 0.09 | 0.3 | 14/16 | 20 | |
15 | 15 | 0.09 | 0,6 | 15 | 0.12 | 0.4 | 15 | |||||||||||
63 | 11*23 | - | - | - | - | 0.12 | 0.9 | 0,18 | 0,6 | |||||||||
- | 0,18 | 1.2 | 0,25 | 0.9 | ||||||||||||||
71 | 14*30 | - | - | - | - | 0,25 | 1.8 | 0,37 | 1.3 | |||||||||
0,37 | 2.5 | 0,55 | 1.9 | |||||||||||||||
80 | 19*40 | - | - | 19/24 | 20 | 0,37 | 3.7 | 19/24 | 20 | 0,55 | 3.7 | 19/24 | 20 | 0,75 | 2.5 | 19/24 | 20 | |
0,55 | 5.5 | 0,75 | 5.0 | 1.1 | 3.7 | |||||||||||||
90'lar | 24*50 | - | - | 0,75 | 7.9 | 1.1 | 7.5 | 1.5 | 4.9 | |||||||||
90 litre | - | - | 1.1 | 11 | 1.5 | 10 | 2.2 | 7.4 | ||||||||||
100L | 28*60 | 0,75 | 11 | 24/32 | 70 | 1.5 | 15 | 24/32 | 70 | 2.2 | 15 | 24/32 | 70 | 3 | 9.8 | 24/32 | 70 | |
1.1 | 16 | 3 | 20 | |||||||||||||||
112 Milyon | 1.5 | 21 | 2.2 | 22 | 4 | 27 | 4 | 13 | ||||||||||
132S | 38*80 | 2.2 | 29 | 28/38 | 190 | 3 | 30 | 28/38 | 190 | 5.5 | 36 | 28/38 | 190 | 5.5 | 18 | 28/38 | 190 | |
7.5 | 25 | |||||||||||||||||
132 Milyon | 3 | 40 | 4 | 39 | 7.5 | 49 | ||||||||||||
5.5 | 55 | |||||||||||||||||
160 Milyon | 42*110 | 4 | 54 | 38/45 | 380 | 7.5 | 74 | 38/45 | 380 | 11 | 72 | 38/45 | 380 | 11 | 35 | 38/45 | 380 | |
5.5 | 74 | 15 | 49 | |||||||||||||||
160 litre | 7.5 | 100 | 11 | 108 | 15 | 98 | 18.5 | 60 | ||||||||||
180 Milyon | 48*110 | 42/55 | 530 | 42/55 | 530 | 18.5 | 121 | 42/55 | 530 | 22 | 72 | 42/55 | 530 | |||||
180 litre | 11 | 147 | 15 | 147 | 22 | 144 | ||||||||||||
200L | 55*110 | 15 | 196 | 18.5 | 185 | 30 | 195 | 30 | 97 | |||||||||
22 | 215 | 37 | 117 | |||||||||||||||
225S | 60*140 | 55*110 | 18.5 | 245 | 48/60 | 620 | 48/60 | 620 | 37 | 245 | 48/60 | 620 | ||||||
225 Milyon | 22 | 294 | 30 | 292 | 45 | 294 | 45 | 146 | ||||||||||
250 milyon | 65*140 | 60*140 | 30 | 390 | 65/75 | 1250 | 37 | 361 | 55/70 | 820 | 55 | 357 | 55/70 | 820 | 55 | 176 | 48/60 | 620 |
280S | 75*140 | 65*140 | 37 | 490 | 45 | 440 | 65/75 | 1250 | 75 | 487 | 65/75 | 1250 | 75 | 245 | 55/70 | 820 | ||
280 Milyon | 45 | 565 | 55 | 536 | 90 | 584 | 90 | 294 | ||||||||||
315S | 80*170 | 55 | 715 | 75/90 | 2560 | 75 | 730 | 75/90 | 2560 | 110 | 714 | 75/90 | 2560 | 110 | 350 | |||
315 Milyon | 75 | 970 | 90/100 | 4800 | 90 | 876 | 132 | 857 | 132 | 420 | 65/75 | 1250 | ||||||
315 litre | 90 | 1170 | 110 | 1070 | 90/100 | 4800 | 160 | 1030 | 90/100 | 4800 | 160 | 613 | ||||||
110 | 1420 | 132 | 1280 | 200 | 1290 | 200 | 641 | |||||||||||
355 litre | 95*170 | 75*140 | 132 | 1710 | 160 | 1550 | 250 | 1610 | 250 | 801 | 75/90 | 2560 | ||||||
160 | 2070 | 100/110 | 6600 | 200 | 1930 | 315 | 2020 | 315 | 1010 | |||||||||
200 | 2580 | 250 | 2420 | |||||||||||||||
100/110 | 6600 | 90/100 | 4800 | |||||||||||||||
400L | 100*210 | 80*170 | 250 | 3230 | 110/125 | 9600 | 315 | 3040 | 2280 | 100/110 | 6600 | 355 | 1140 | |||||
2560 | 400 | 1280 |
