Yağlamasız Esnek Tahrik Dişli Kaplini Esnek Izgara Kaplini 2000 Nm
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xMalzeme | Paslanmaz çelik | Özellik | İki eksenin yanlış hizalamasını telafi etme yeteneği güçlüdür |
---|---|---|---|
Başvuru | Karma çalışma ortamı | avantaj | Yüksek İletim Verimliliği |
nominal tork | 240-110000Nm | özelleştirmek | Teknisyenler seçim yapmanıza yardımcı olur |
Garanti | 2 yıl | Satış sonrası servis | Destek |
isim | Esnek Disk Kaplini | Yapı | DİSK |
Vurgulamak | Yağlamasız Esnek Tahrik Dişli Kaplini,2000 Nm Esnek Tahrik Dişli Kaplini,Esnek Izgara Kaplini |

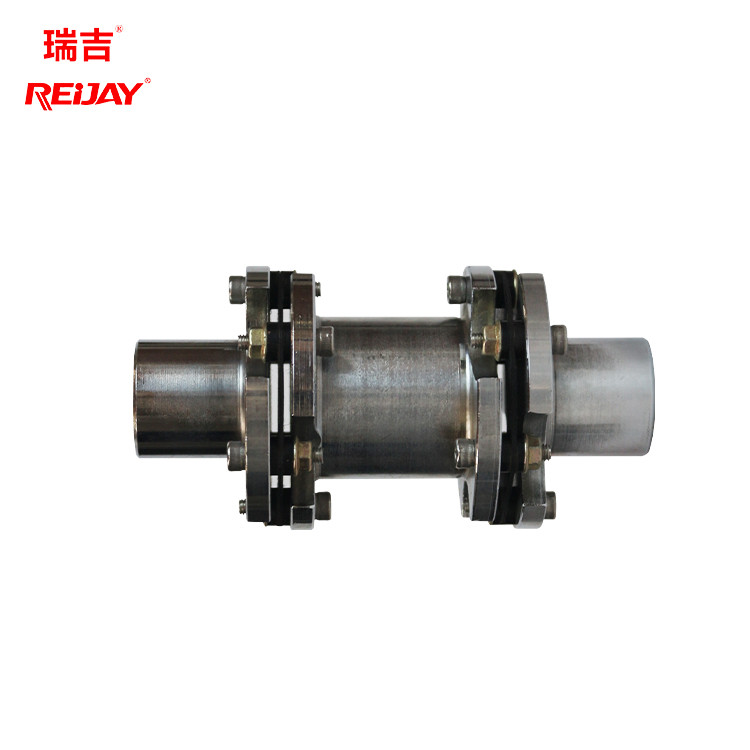

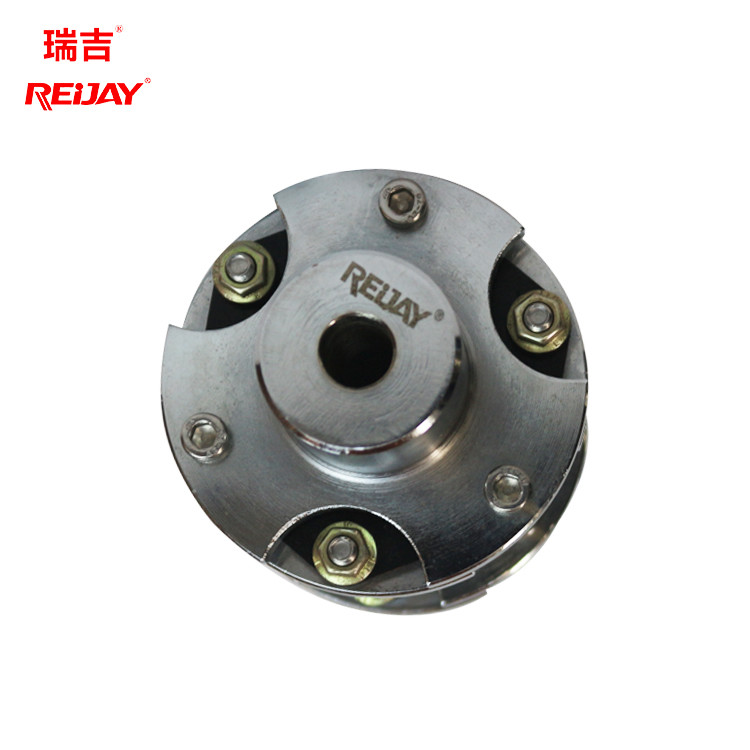

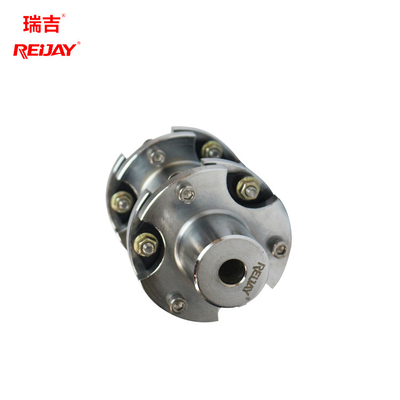

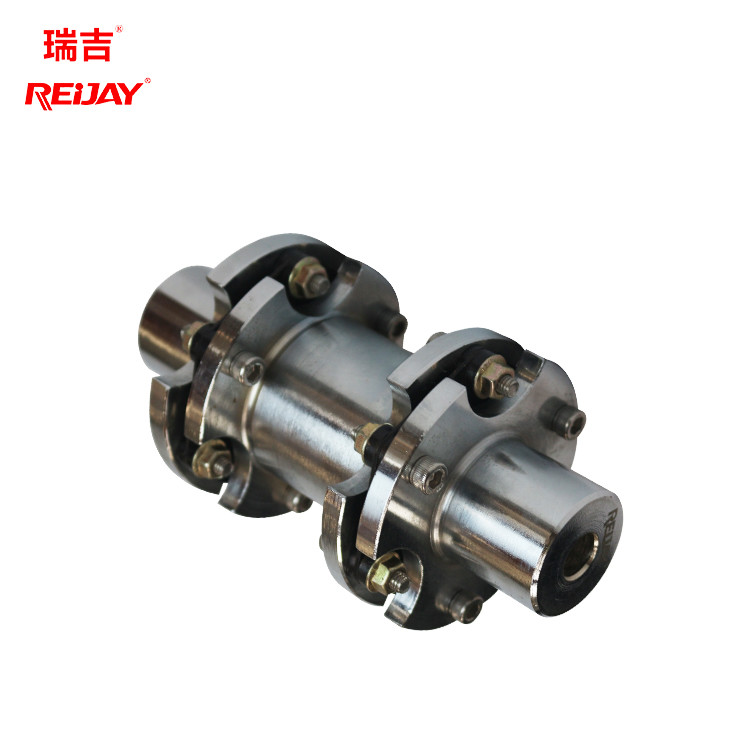

Çeşitli mekanik cihazlar için küçük ve yağlanmamış Esnek Disk Kaplini
Esnek Disk Kaplinin Yapısı:
Esnek Disk Kaplini en az bir diyafram ve iki burçtan oluşur.Diyafram genellikle gevşemeden veya diyafram ile burç arasında boşluk bırakmadan burca pimlenir.Bazı üreticiler iki diyafram sunarken, diğerleri ortada bir veya iki rijit eleman bulunan ve iki tarafı burca bağlı olan üç diyafram sunar.
Tekli Esnek Disk Bağlantısı ile çift Esnek Disk Bağlantısı arasındaki fark, çeşitli sapmaları kaldırabilme yeteneğidir.Diyaframın karmaşık bir şekilde bükülmesini gerektirdiğinden, tek filmli Esnek Disk Kaplini eksantriklik için uygun değildir.Çift Esnek Disk Kaplini, eksantrikliği telafi etmek için aynı anda farklı yönlerde bükülebilir.
Teknik özellik:
Boyut | Nominal tork TKN (Nm) |
Doruğa ulaşmak maks.
|
Maks.Hız | Ağırlık4) (kilogram) |
Massen- An Intertia5) (kgm2) |
İzin verilebilir eksenel yanlış hizalama6) ±ΔkA (mm) |
İzin verilebilir Açısal Yanlış hizalama7,8) ±ΔkW °(Derece) |
haberci3) Maks.delik3) (mm) |
L (mm) |
Z (mm) |
P (mm) |
L1/L2 (mm) |
S9) (mm) |
A (mm) |
B (mm) |
||
Witokat dengeleme (1 dakika) |
İle dengeleme (1 dakika) |
||||||||||||||||
90-6 | 240 | 480 | 9100 | 22700 | 2.1 | 0,002 | 1.5 | 1,5° | 38 | 134 | 45 | 7.5 | 40 | 60 | 90 | 58 | |
110-6 | 575 | 1150 | 7200 | 18000 | 2.9 | 0,004 | 2.1 | 1,5° | 46 | 189 | 72 | 8.4 | 50 | 89 | 110 | 65 | |
132-6 | 1100 | 2200 | 5840 | 14600 | 5.5 | 0,012 | 2.6 | 1,5° | 60 | 228 | 91 | 8.4 | 60 | 108 | 132 | 84 | |
158-6 | 2000 | 4000 | 4920 | 12300 | 8.6 | 0,025 | 3.1 | 1,5° | 70 | 264 | 102 | 11.2 | 70 | 124 | 158 | 98 | |
185-6 | 3300 | 6600 | 4200 | 10500 | 15.0 | 0,063 | 3.7 | 1,5° | 80 | 300 | 112 | 14.0 | 80 | 140 | 195 | 112 | |
202-6 | 4600 | 9200 | 3840 | 9600 | 21.0 | 0,110 | 3.8 | 1° | 90 | 339 | 128 | 15.5 | 90 | 159 | 202 | 125 | |
228-6 | 7000 | 14000 | 3400 | 8500 | 30.0 | 0,200 | 4.2 | 1° | 100 | 375 | 140 | 17.5 | 100 | 175 | 228 | 140 | |
255-6 | 10200 | 20400 | 3080 | 7700 | 40.0 | 0,320 | 4.7 | 1° | 110 | 427 | 156 | 20.5 | 115 | 197 | 255 | 155 | |
278-6 | 14200 | 28400 | 2800 | 7000 | 57.0 | 0,560 | 5.2 | 1° | 124 | 469 | 177 | 21.2 | 125 | 219 | 278 | 174 | |
302-6 | 20000 | 40.000 | 2560 | 6400 | 74.0 | 0,860 | 5.7 | 1° | 135 | 505 | 186 | 24.4 | 135 | 235 | 302 | 190 | |
325-6 | 25000 | 50.000 | 2400 | 6000 | 89.0 | 1.170 | 6.5 | 1° | 145 | 544 | 202 | 26.0 | 145 | 254 | 325 | 205 | |
345-6 | 31000 | 62.000 | 2200 | 5500 | 109.0 | 1.630 | 6.9 | 1° | 155 | 580 | 214 | 28.2 | 155 | 270 | 345 | 217 | |
380-6 | 42300 | 84.000 | 2040 | 5100 | 146.0 | 2.640 | 7.6 | 1° | 170 | 637 | 233 | 32.0 | 170 | 297 | 3850 | 238 | |
410-6 | 57100 | 114200 | 1880 | 4700 | 190.0 | 4.040 | 8.2 | 1° | 180 | 690 | 254 | 33.2 | 185 | 321 | 410 | 255 | |
440-6 | 73500 | 147000 | 1740 | 4350 | 224.0 | 5.450 | 8.8 | 1° | 195 | 725 | 262 | 36.4 | 195 | 335 | 440 |
