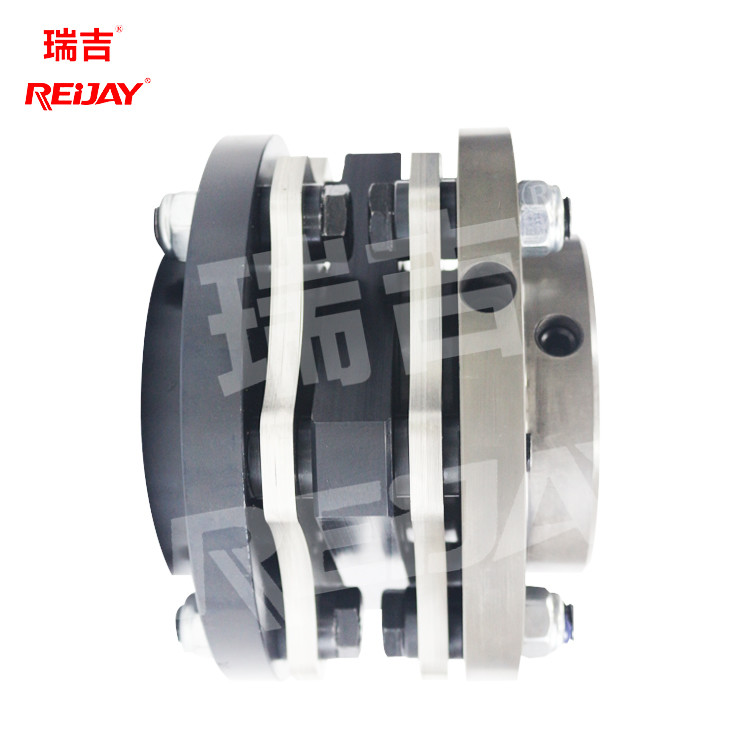

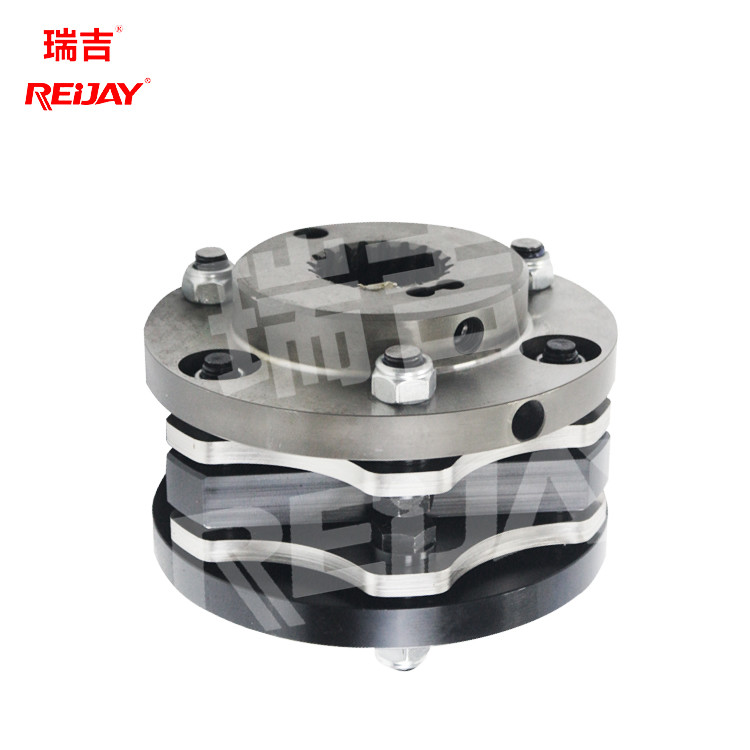

Kimyasal Makine Esnek Disk Kaplini SX-6 Şaft Adaptör Kaplini 20000Nm
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Malzeme | Paslanmaz çelik | Özellik | Yüksek sıcaklığa uyum sağlayın |
|---|---|---|---|
| Uygulama | Karma çalışma ortamı | avantaj | Zorlu ortama uyum sağlayın |
| nominal tork | 240-110000Nm | seçim | Daha fazla bilgi için bize ulaşın |
| Garanti | 2 yıl | Satış sonrası servis | Dahil |
| Ürün Adı | Esnek Disk Kaplini | ana yapı | DİSK |
| Vurgulamak | Kimya Makinaları Esnek Disk Kaplin,20000 Nm Esnek Disk Kaplin,SX-6 Mil Adaptör Kaplin |
||
Ürün Açıklaması
Yüksek sıcaklıklara ve zorlu ortamlara uyum sağlayın.Kimyasal makineler için Esnek Disk Kaplini
Diyafram kaplini en az bir diyafram ve iki mil kovanından oluşur.Diyafram genellikle gevşemeden veya diyafram ile burç arasında boşluk bırakmadan burca pimlenir.Bazı üreticiler iki diyaframlı modeller sunarken, diğerleri ortada bir veya iki rijit eleman bulunan ve daha sonra her iki taraftaki burçlara takılan üç diyaframlı modeller sunar.
Diyafram kaplinin özellikleri körük kapline benzer.Bilezikler torku aynı şekilde iletir.Diyaframın kendisi incedir, bu nedenle göreceli yer değiştirme yükleri oluştuğunda kolayca esner, böylece servoda düşük yatak yükleri üretirken 1,5 dereceye kadar sapmayı tolere edebilir.
Diyafram kuplajı genellikle servo sistemlerde kullanılır.Diyafram iyi bir tork sertliğine sahiptir, ancak körüklü bağlantıdan biraz daha düşüktür.
Öte yandan, diyafram kaplini çok hassastır ve yanlış kullanılırsa veya yanlış takılırsa kolayca zarar görebilir.Bu nedenle, sapmanın standart kaplin çalışmasının yatak aralığı içinde olmasını sağlamak gerekir.
Esnek Disk Kaplinin teknik verileri:
| Boyut | Nominal tork TKN (Nm) |
Doruğa ulaşmak maks. |
Maks.Hız | Ağırlık (kilogram) |
Massen- An Intertia'nın (kgm2) |
İzin verilebilir eksenel yanlış hizalama ±Δkazul (mm) |
İzin verilebilir Açısal yanlış hizalama ±Δkwzul °(Derece) |
d1/d2 (mm) |
L (mm) |
Z (mm) |
P (mm) |
L1/L2 (mm) |
Standart (mm) |
A (mm) |
B (mm) |
|
| Olmadan dengeleme (1 dakika) |
İle dengeleme (1 dakika) |
|||||||||||||||
| 278-8 | 20000 | 40000 | 2800 | 7000 | 59 | 0,573 | 3.7 | 0,5° | 124 | 469 | 177 | 21.2 | 125 | 219 | 278 | 174 |
| 302-8 | 30000 | 60000 | 2560 | 6400 | 77 | 0,878 | 4.0 | 0,5° | 135 | 505 | 186 | 24.4 | 135 | 235 | 302 | 190 |
| 325-8 | 37000 | 74000 | 2400 | 6000 | 92 | 1.199 | 4.3 | 0,5° | 145 | 544 | 202 | 26.0 | 145 | 254 | 325 | 205 |
| 345-8 | 46000 | 92000 | 2200 | 5500 | 112 | 1.660 | 4.6 | 0,5° | 155 | 580 | 214 | 28.2 | 155 | 270 | 345 | 217 |
| 380-8 | 63000 | 126000 | 2040 | 5100 | 150 | 2,715 | 5.0 | 0,5° | 170 | 637 | 233 | 32.0 | 170 | 297 | 380 | 238 |
| 410-8 | 86000 | 172000 | 1880 | 4700 | 195 | 4.110 | 5.4 | 0,5° | 180 | 690 | 254 | 33.2 | 185 | 321 | 410 | 255 |
| 440-8 | 110000 | 220000 | 1740 | 4350 | 230 | 5.540 | 5.8 | 0,5° | 195 | 725 | 262 | 36.4 | 195 | 335 | 440 | |
