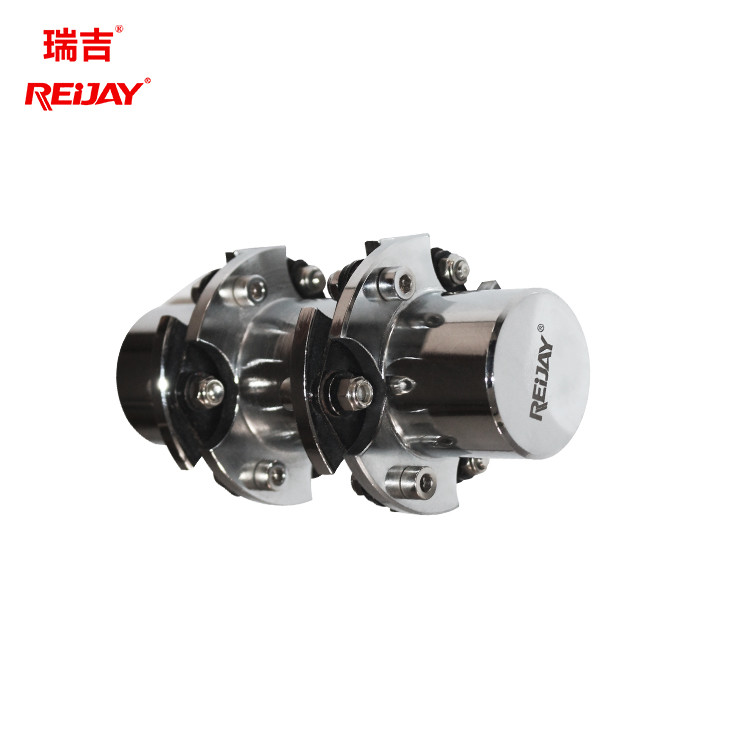

Esnek Yüksek Torklu Şaft Dişli Motor Kaplini Paslanmaz Çelik 2000 Nm
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xMalzeme | Paslanmaz çelik | Özellik | İki eksenin yanlış hizalamasını telafi etme yeteneği güçlüdür |
---|---|---|---|
Başvuru | Karma çalışma ortamı | avantaj | Yüksek İletim Verimliliği |
nominal tork | 240-110000Nm | özelleştirmek | Teknisyenler seçim yapmanıza yardımcı olur |
Garanti | 2 yıl | İsim | Esnek Disk Kaplini |
ana yapı | DİSK | ||
Vurgulamak | 2000 Nm Dişli Motor Kaplini,Paslanmaz çelik Dişli Motor Kaplini,Disk Yüksek Torklu Şaft Kaplini |
Çeşitli inşaat makineleri için doğru iletim hızı ve gürültüsüz Esnek Disk Kaplini
Esnek Disk Kaplinin Özellikleri:
Esnek Disk Kaplinin diyaframı incedir, bu nedenle göreceli yer değiştirme yükü oluştuğunda kolayca bükülür ve böylece servo sistemde düşük yatak yükleri üretirken 1,5 dereceye kadar sapmaya dayanabilir.Esnek Disk Kaplini, servo sistemlerde sıklıkla kullanılır ve diyafram iyi bir tork sertliğine sahiptir.Diyaframlı kaplinler ise çok hassastır ve yanlış kullanıldıklarında veya doğru monte edilmediklerinde kolayca zarar görebilirler.Bu nedenle, sapmanın kaplinin normal çalışmasının yatak aralığı içinde olmasını sağlamak çok önemlidir.
Esnek Disk Kaplinin teknik verileri:
boyut | an tork TKN nm |
Maks. an tork TKNmaks nm |
Maks.Hız | Ağırlık4) kilogram |
Massen- An Intertia5) kgm2 |
İzin verilebilir eksenel yanlış hizalama6) ±ΔkA mm |
İzin verilebilir Açısal Yanlış hizalama7,8) ±ΔkW °(Derece) |
haberci3) Maks.delik3) mm |
L mm |
Z mm |
P mm |
L1/L2 mm |
S9) mm |
A mm |
B mm |
||
olmadan beyazlatma1) 1 dakika |
ile ağartma2) 1 dakika |
||||||||||||||||
90-6 | 240 | 480 | 9100 | 22700 | 2.1 | 0,002 | 1.5 | 1,5° | 38 | 134 | 45 | 7.5 | 40 | 60 | 90 | 58 | |
110-6 | 575 | 1150 | 7200 | 18000 | 2.9 | 0,004 | 2.1 | 1,5° | 46 | 189 | 72 | 8.4 | 50 | 89 | 110 | 65 | |
132-6 | 1100 | 2200 | 5840 | 14600 | 5.5 | 0,012 | 2.6 | 1,5° | 60 | 228 | 91 | 8.4 | 60 | 108 | 132 | 84 | |
158-6 | 2000 | 4000 | 4920 | 12300 | 8.6 | 0,025 | 3.1 | 1,5° | 70 | 264 | 102 | 11.2 | 70 | 124 | 158 | 98 | |
185-6 | 3300 | 6600 | 4200 | 10500 | 15.0 | 0,063 | 3.7 | 1,5° | 80 | 300 | 112 | 14.0 | 80 | 140 | 195 | 112 | |
202-6 | 4600 | 9200 | 3840 | 9600 | 21.0 | 0,110 | 3.8 | 1° | 90 | 339 | 128 | 15.5 | 90 | 159 | 202 | 125 | |
228-6 | 7000 | 14000 | 3400 | 8500 | 30.0 | 0,200 | 4.2 | 1° | 100 | 375 | 140 | 17.5 | 100 | 175 | 228 | 140 | |
255-6 | 10200 | 20400 | 3080 | 7700 | 40.0 | 0,320 | 4.7 | 1° | 110 | 427 | 156 | 20.5 | 115 | 197 | 255 | 155 | |
278-6 | 14200 | 28400 | 2800 | 7000 | 57.0 | 0,560 | 5.2 | 1° | 124 | 469 | 177 | 21.2 | 125 | 219 | 278 | 174 | |
302-6 | 20000 | 40.000 | 2560 | 6400 | 74.0 | 0,860 | 5.7 | 1° | 135 | 505 | 186 | 24.4 | 135 | 235 | 302 | 190 | |
325-6 | 25000 | 50.000 | 2400 | 6000 | 89.0 | 1.170 | 6.5 | 1° | 145 | 544 | 202 | 26.0 | 145 | 254 | 325 | 205 | |
345-6 | 31000 | 62.000 | 2200 | 5500 | 109.0 | 1.630 | 6.9 | 1° | 155 | 580 | 214 | 28.2 | 155 | 270 | 345 | 217 | |
380-6 | 42300 | 84.000 | 2040 | 5100 | 146.0 | 2.640 | 7.6 | 1° | 170 | 637 | 233 | 32.0 | 170 | 297 | 3850 | 238 | |
410-6 | 57100 | 114200 | 1880 | 4700 | 190.0 | 4.040 | 8.2 | 1° | 180 | 690 | 254 | 33.2 | 185 | 321 | 410 | 255 | |
440-6 | 73500 | 147000 | 1740 | 4350 | 224.0 | 5.450 | 8.8 | 1° | 195 | 725 | 262 | 36.4 | 195 | 335 | 440 |
